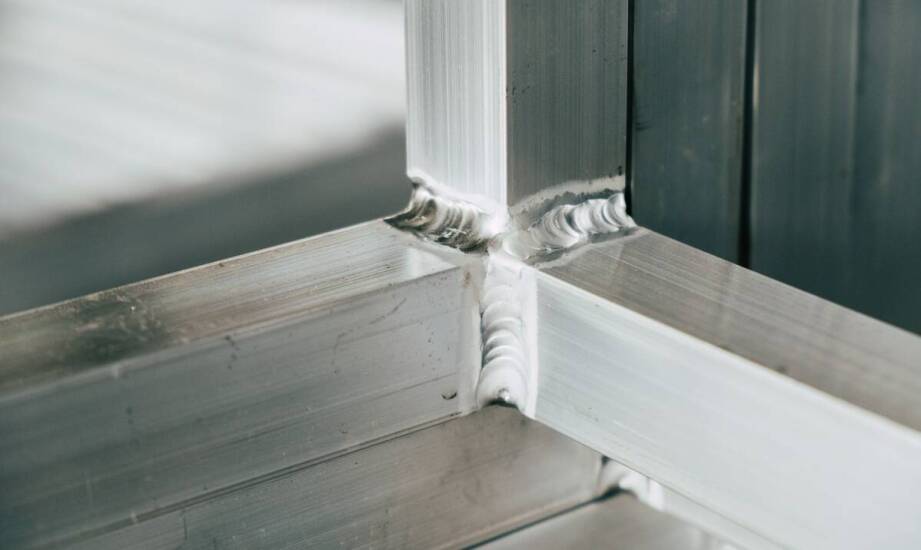

Dlaczego aluminium przed spawaniem MIG wymaga innego przygotowania niż stal

Współczesne inwestycje przemysłowe oraz infrastruktura energetyczna coraz częściej wykorzystują konstrukcje ze stopów lekkich. Ustawienia spawalnicze przetestowane na tradycyjnej stali węglowej zazwyczaj zawodzą przy pracy z aluminium. Konsekwencją mechanicznego przeniesienia parametrów jest porowatość spoiny i skrajnie niestabilne jeziorko. Wynika to z drastycznych różnic fizycznych między tymi metalami. Czyste aluminium topi się już w temperaturze bliskiej 660°C. Problem tworzy jednak wierzchnia warstwa tlenku glinu, która wymaga nagrzania aż do 2050°C. Parametry takie jak natężenie prądu czy prędkość podawania spoiwa muszą uwzględniać tę ogromną dysproporcję. Standardowy łuk ustawiony pod stal szybko doprowadza do przegrzania lub niedostatecznego przetopienia delikatniejszego materiału. W efekcie powstaje złącze słabe mechanicznie, pozbawione odpowiedniej penetracji i pełne wewnętrznych wad.

Eliminacja tlenków i zanieczyszczeń przed spawaniem

Warstwa tlenku glinu tworzy główną barierę dla prawidłowego wtopienia drutu w materiał podstawowy. Konstrukcyjna stal węglowa wybacza drobne zabrudzenia powierzchniowe czy lekką rdzę. Aluminium wymaga natomiast sterylnego wręcz przygotowania. Płynny metal w jeziorku błyskawicznie absorbuje wodór z otaczającej wilgoci oraz wszelkich resztek organicznych. Zjawisko to bezpośrednio odpowiada za rozległą porowatość wewnętrzną gotowej spoiny. Utlenione krawędzie po wcześniejszej obróbce termicznej dodatkowo destabilizują łuk elektryczny. Skutkuje to brakiem płynnego łączenia się materiałów i niebezpiecznymi przyklejeniami.

Elementy schodzące z nowoczesnych maszyn CNC lub precyzyjnych wypalarek laserowych wymagają bezwzględnego usunięcia resztek smarów chłodzących. Odtłuszczenie detali acetonem lub specjalistycznym środkiem na bazie izopropanolu zapobiega wypalaniu się węglowodorów w łuku elektrycznym. Zakłady realizujące kompleksową obróbkę metali, na przykład radzymińska spółka Bereda, rygorystycznie podchodzą do mechanicznego czyszczenia. Wykorzystują do tego celu wyłącznie dedykowane szczotki ze stali nierdzewnej. Narzędzia te nie mogą mieć absolutnie żadnego wcześniejszego kontaktu z żeliwem czy stalą czarną. Staranne gratowanie krawędzi minimalizuje ryzyko niepożądanych wtrąceń niemetalicznych. Równomierne przetopienie blach o grubości powyżej 3 mm wymaga usunięcia wierzchniej powłoki tlenkowej tuż przed zajarzeniem łuku.

Dobór technologii do przemysłowych stopów lekkich

Realizacja dużych inwestycji opiera się najczęściej na popularnych stopach aluminium z serii 5xxx oraz 6xxx. Materiały te łączy się z wykorzystaniem odpowiednio dobranych drutów spawalniczych AlMg5 lub AlSi5. Cały proces musi zachodzić w gęstej osłonie chemicznie obojętnego, czystego argonu o wysokiej jakości. Gaz ten izoluje rozgrzane jeziorko przed gwałtownym utlenianiem i blokuje dostęp szkodliwych substancji z atmosfery. Przemysłowe spawanie aluminium migomatem z reguły wykorzystuje uchwyty wyposażone w system push-pull. Krótki wkład teflonowy eliminuje zacięcia i uciążliwe plątanie się stosunkowo miękkiego spoiwa wewnątrz długiego przewodu.

Wysoka przewodność cieplna stopów aluminiowych powoduje błyskawiczne rozchodzenie się temperatury wzdłuż całego profilu. Praca przy rozbudowanych konstrukcjach budowlanych wymaga precyzyjnego zarządzania naprężeniami spawalniczymi. Podgrzewanie wstępne większych i grubszych komponentów do zakresu 100–150°C znacząco ogranicza ryzyko szoków termicznych. Spawacze stosują gęsty rozstaw masywnych zacisków montażowych oraz technikę układania spoin z przerwami na częściowe wychłodzenie materiału. Kontrola doprowadzanej energii cieplnej zapobiega deformacjom geometrycznym całych podzespołów. Minimalizuje również ryzyko powstawania groźnych dla konstrukcji mikropęknięć na gorąco.

Zapewnienie jakości na placu budowy i w warsztacie

Prawidłowa obróbka cieplna i mechaniczna stopów aluminiowych determinuje ostateczną nośność i trwałość infrastruktury. Solidne przygotowanie surowego materiału przed startem pracy jest równie istotne jak wysokie kwalifikacje operatora. Ograniczenie wad strukturalnych zależy od bezwzględnego trzymania się ustalonych procedur czyszczenia krawędzi łączonych elementów. Dobór parametrów prądowych i gazowych zawsze musi ściśle odpowiadać faktycznej grubości detali oraz specyfice chemicznej wybranego stopu.

Błędy popełnione na wczesnym etapie przygotowania szybko ujawniają się podczas specjalistycznych badań niszczących. Wady te stwarzają ogromne zagrożenie w trakcie wieloletniej eksploatacji maszyn czy przemysłowych rozdzielnic elektrycznych. Regularna kontrola wizualna oraz punktowa weryfikacja penetracyjna spoin pozwala wyeliminować defekty przed wysłaniem elementów na docelowy montaż. Utrzymanie surowego reżimu technologicznego daje inwestorom pewność, że gotowe obudowy oraz skomplikowane konstrukcje wsporcze wytrzymają założone obciążenia statyczne i dynamiczne. Stabilność połączeń w aluminium bezwarunkowo wymaga rygorystycznej dyscypliny w całym procesie roboczym.
