Dlaczego wykrawanie CNC i laser inaczej zachowują się w produkcji seryjnej przed gięciem

Producent komponentów metalowych dostarczający części dla sektora motoryzacyjnego czy energetycznego często napotyka wyzwania związane z utrzymaniem rygorystycznych tolerancji. Problem pojawia się zazwyczaj wtedy, gdy zachodzi potrzeba przeniesienia produkcji sprawdzonego detalu na inną maszynę. Okazuje się bowiem, że zmiana początkowej technologii podziału blachy bezpośrednio wpływa na dokładność późniejszego gięcia. Detale oddzielone od arkusza w inny sposób zachowują się zupełnie inaczej po umieszczeniu w prasie krawędziowej, co skutkuje zauważalnymi odchyleniami wymiarowymi. Brak powtarzalności na tym etapie znacząco komplikuje sprawny montaż podzespołów na zautomatyzowanych liniach budowlanych. Właściwe przygotowanie serii wymaga dogłębnego zrozumienia procesów fizycznych zachodzących w strukturze metalu podczas pierwszego cięcia. Świadomy wybór metody rozkroju pozwala uniknąć późniejszych problemów z pasowaniem elementów.

Mechanika krawędzi po wykrawaniu a strefa wpływu cieplnego

Zrozumienie różnic między technologiami wymaga analizy śladów, jakie pozostawiają one na strukturze materiału przed jego wygięciem. Wykrawanie CNC opiera się na fizycznym działaniu narzędzia tnącego, gdzie stempel i matryca siłowo wyrywają fragment arkusza. Taka obróbka mechaniczna zawsze pozostawia po sobie widoczny grat o wielkości dochodzącej do dwóch dziesiątych milimetra. Uderzenie maszyny wywołuje także lokalne utwardzenie zgniotowe, które nieodwracalnie zmienia właściwości plastyczne blachy w bezpośrednim sąsiedztwie linii podziału. Wzrost twardości krawędzi sprawia, że materiał stawia zauważalnie większy opór podczas wyginania na pożądany kąt.

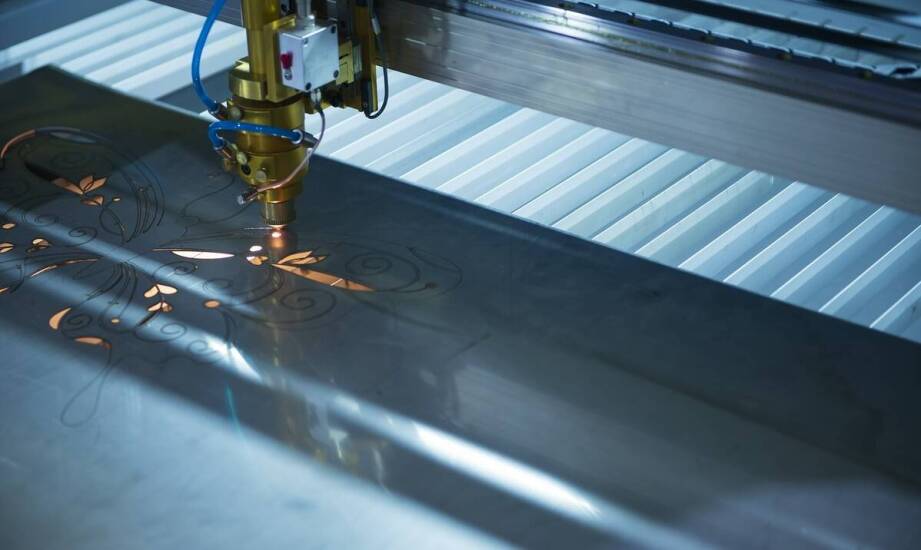

Technologia beznarzędziowa działa na zupełnie innej zasadzie i modyfikuje otoczenie rzazu poprzez temperaturę. Skupiona wiązka światła połączona z gazem asystującym topi i wydmuchuje metal ze szczeliny cięcia. Dzięki temu promień lasera nie generuje naprężeń mechanicznych w strukturze obrabianego detalu. Pojawia się natomiast strefa wpływu cieplnego, potocznie określana w branży skrótem HAZ. Jest to wąski pas materiału, który uległ przemianom strukturalnym pod wpływem intensywnego nagrzewania. Dokładność wymiarowa otworów wypalanych termicznie bez trudu mieści się w rygorystycznym przedziale plus minus jednej dziesiątej milimetra.

Optymalizacja kosztów i zachowanie materiału w prasie krawędziowej

Kryterium wyboru odpowiedniej technologii wytwarzania pozostaje całkowity koszt uruchomienia oraz specyfika realizowanego projektu. Maszyny rewolwerowe uzyskują dobrą rentowność przy wolumenach przekraczających tysiąc powtarzalnych sztuk. Ich główną cechą jest duża szybkość wykonywania seryjnych perforacji przy użyciu standardowych zestawów narzędziowych. Złożone obrysy zewnętrzne i krótkie serie produkcyjne faworyzują z kolei wykorzystanie technologii termicznej. Wynika to bezpośrednio z całkowitego wyeliminowania kosztów związanych z kosztowną produkcją i długim przezbrajaniem stempli matrycowych.

Stan krawędzi wygenerowany na pierwszym etapie ma kluczowe znaczenie dla ostatecznej geometrii po sformowaniu bryły. Gdy zakłady zlecają wycinanie blachy cnc z myślą o późniejszym gięciu kształtowym, technolog musi przewidzieć opór włókien zewnętrznych. Grat pozostawiony przez wykrawarkę wchodzi w bezpośredni kontakt z narzędziem prasy krawędziowej, zakłócając równomierny poślizg arkusza po matrycy. Prowadzi to do zmiennych wartości sprężynowania zwrotnego, przez co każda sztuka odgina się o nieco inny kąt. Gładka krawędź po cięciu termicznym ułatwia stabilne formowanie, ale wymaga uwzględnienia kruchości w obrębie nagrzanej uprzednio strefy.

Zasady projektowania detali pod stabilną obróbkę

Większość odchyleń wymiarowych w zakładach obróbczych wynika z podstawowych błędów popełnianych przez inżynierów podczas rysowania płaskich rozwinięć. Konstruktorzy wielokrotnie zapominają o zachowaniu bezpiecznych dystansów między planowanymi perforacjami a krawędzią gięcia. Aby uniknąć pęknięć i deformacji bocznych, należy stosować sprawdzone wytyczne inżynieryjne:

• odstęp między otworami musi stanowić minimum dwukrotność grubości obrabianego arkusza,
• odległość otworu od linii gięcia wymaga dodania promienia narzędzia formującego,
• nagromadzenie cięć w jednym obszarze przy obróbce laserowej grozi silnym nadtopieniem krawędzi,
• zbytnie zagęszczenie otworów przy wykrawaniu mechanicznym prowadzi do wyginania delikatnych stempli.

Prawidłowe zaplanowanie detalu znacząco ułatwia proces produkcyjny u podwykonawcy realizującego zlecenia cięcia. Sprawną realizację powtarzalnych zamówień gwarantuje zaplecze technologiczne, którym dysponuje firma Laser-Stal. Zakład posiada sprzęt obsługujący arkusze o formacie do trzech na półtora metra oraz własny magazyn blach konstrukcyjnych i kwasoodpornych. Urządzenia tnące umożliwiają precyzyjną obróbkę stali czarnej o grubości dochodzącej do dwudziestu pięciu milimetrów. Skrupulatne zaplanowanie technologii wycinania pod kątem późniejszego gięcia zapewnia zgodność wymiarową całej partii kierowanej do końcowego montażu.
